10 распространенных типов диодов, сколько из них вы знаете?
2025-11-15
По назначению и функциям распространённые диоды можно разделить на переключательные диоды, диоды Шоттки, диоды с быстрым восстановлением, выпрямительные диоды, стабилитроны, TVS-диоды, ESD-диоды, варикапы, светодиоды, фотодиоды и т.д.

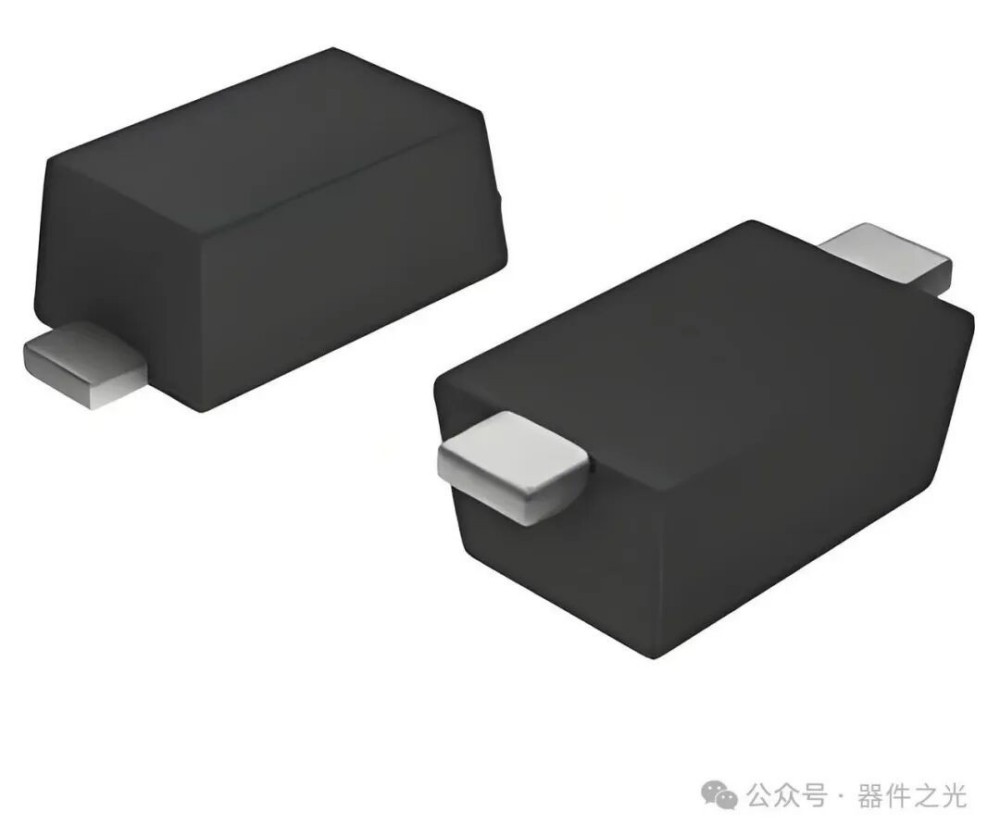

1.Переключательный диод — это диод, специально предназначенный для переключения в цепях. По сравнению с обычными диодами, его время включения короче, и его действие эквивалентно замкнутому выключателю. Распространённой моделью является 1N4148. 2. Диод Шоттки — диод с очень коротким временем включения, которое обычно достигает уровня нескольких наносекунд, поэтому скорость переключения очень высока. Во-вторых, у диода Шоттки низкое падение напряжения. У обычных диодов падение напряжения составляет от 0,6В до 1,7В, тогда как у диодов Шоттки оно составляет около 0,15В-0,45В.
3.Диод с быстрым восстановлением — это полупроводниковый диод с хорошими переключательными характеристиками и коротким временем обратного восстановления. В настоящее время он в основном применяется в импульсных источниках питания, ШИМ-регуляторах, преобразователях частоты и других изделиях. 4. Выпрямительный диод — это диод, используемый для преобразования переменного тока в постоянный, являющийся наиболее широко применяемым диодом в электронной промышленности. Чаще всего используются серии 1N, например, 1N4001-1N4007. 5. Стабилитрон

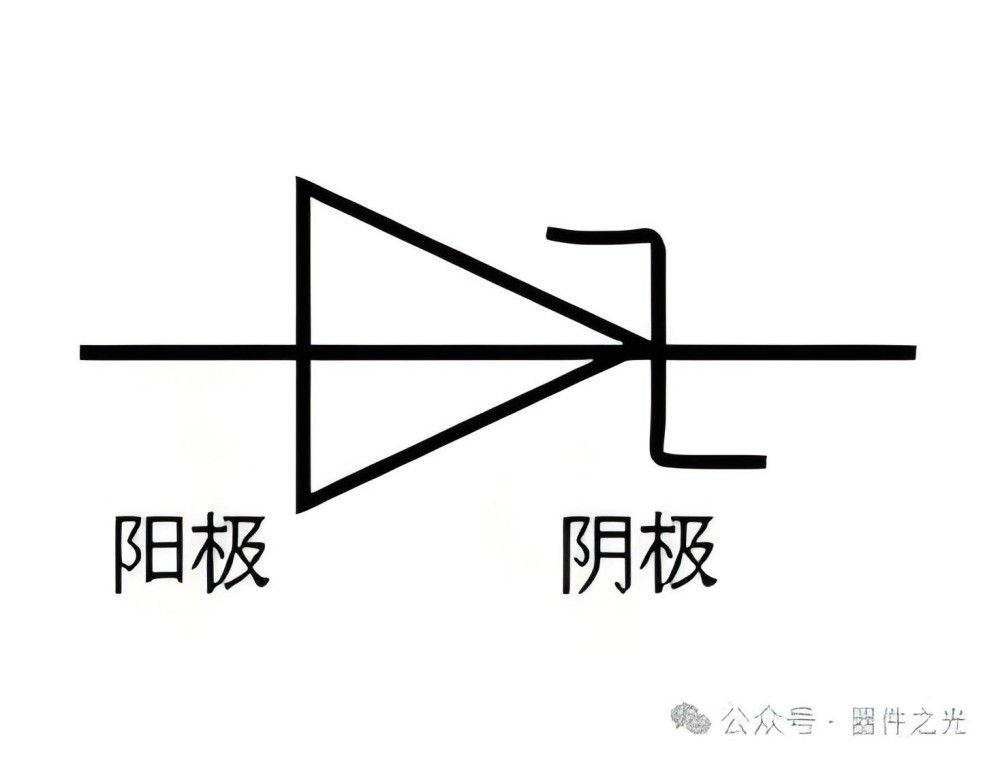

Стабилитрон, также называемый диодом Зенера. Используя состояние обратного пробоя PN-перехода, ток может изменяться в широких пределах, в то время как напряжение остаётся практически неизменным.
В цепи, после подключения стабилитрона, если напряжение источника питания колеблется или по другим причинам происходит изменение напряжений в различных точках цепи, напряжение на нагрузке будет в основном оставаться неизменным.
6.TVS-диод
TVS-диод также называют диодом для подавления переходных напряжений, сокращенно TVS, это высокоэффективный защитный диод.
Когда электроды TVS-диода подвергаются воздействию обратного переходного высокоэнергетического импульса, он с чрезвычайно высокой скоростью преобразует высокое сопротивление между его электродами в низкое, поглощая мощность импульса до нескольких тысяч ватт, тем самым эффективно защищая компоненты цепи от повреждения различными импульсными помехами.

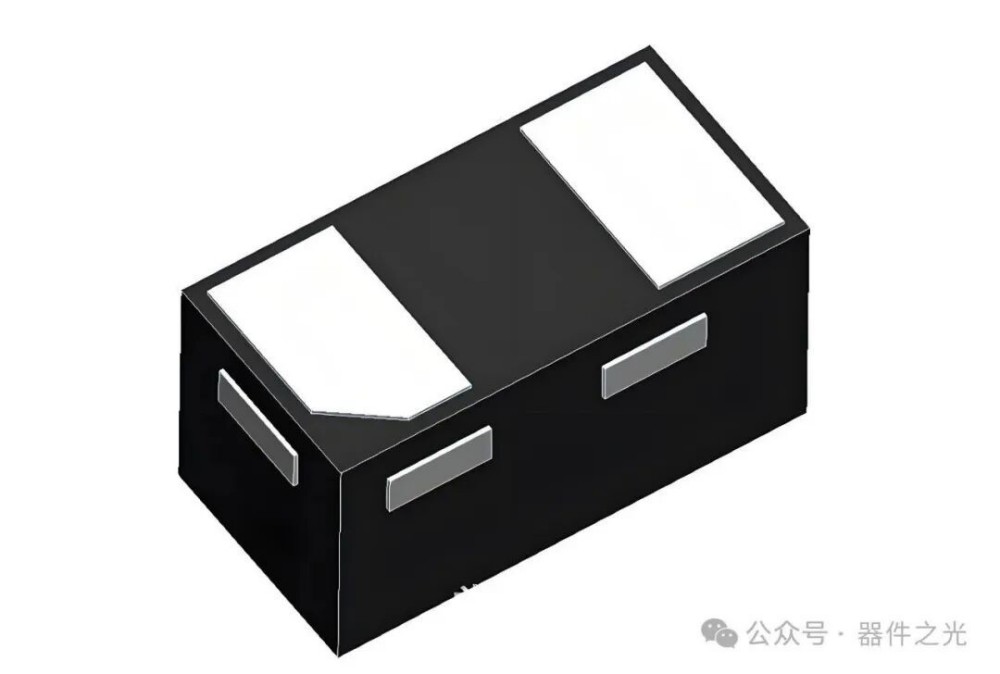

7.Стабилитрон
Стабилитрон — это полупроводниковый прибор с двумя электродами, который, когда напряжение между электродами достигает определённого значения, создаёт между ними электрическое поле, вызывающее движение электронов и образование тока. Его основная функция — защита от электростатического разряда.

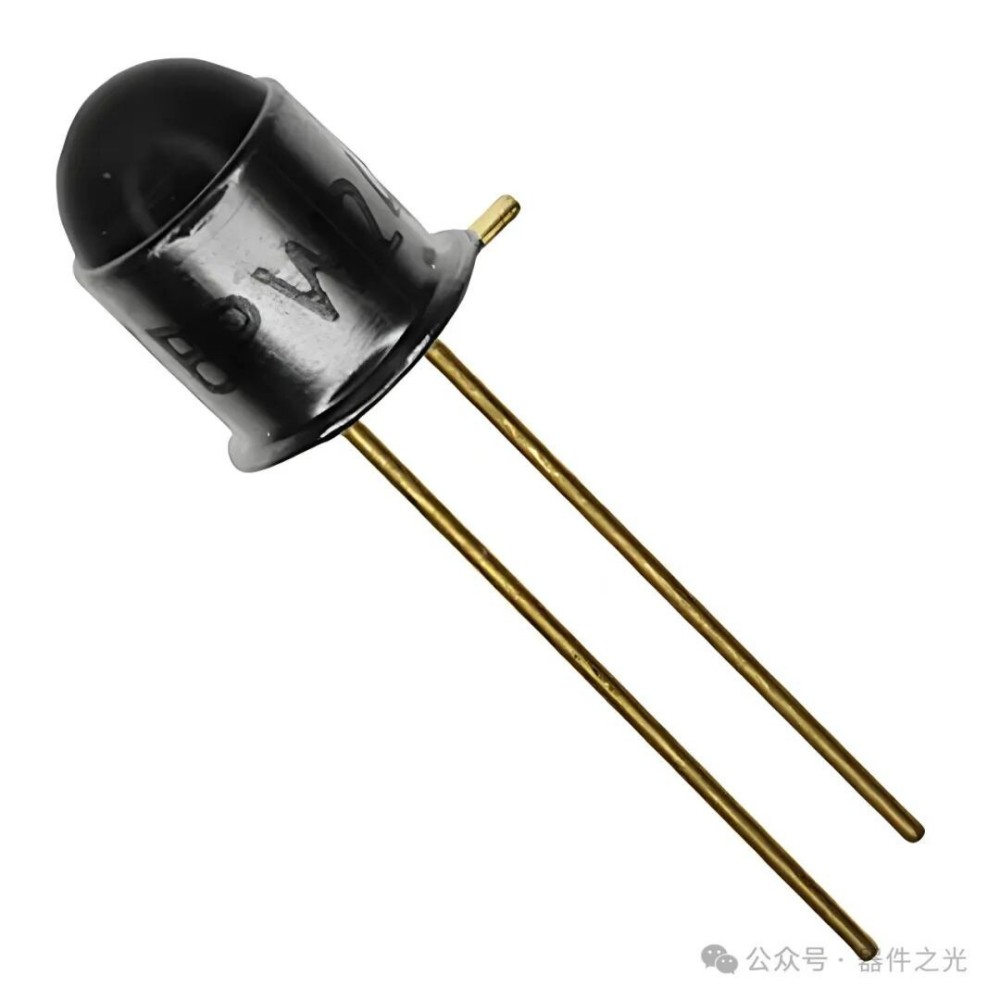

8.ВарикапВарикап — это прибор, изготовленный с использованием свойства PN-перехода, при котором ёмкость перехода изменяется в зависимости от внешнего обратного напряжения. При увеличении обратного напряжения ёмкость перехода уменьшается, и наоборот — при уменьшении напряжения ёмкость увеличивается. Ёмкость варикапа обычно невелика и составляет от десятков до сотен пФ.9. СветодиодСветодиод, сокращённо LED. Это распространённый излучающий прибор, который излучает свет за счёт высвобождения энергии при рекомбинации электронов и дырок. Светодиоды могут эффективно преобразовывать электрическую энергию в световую и имеют широкое применение в современном обществе.10. ФотодиодФотодиод, также известный как фоточувствительный диод. Он работает под действием обратного напряжения, а ток, возникающий при освещении светом обычной интенсивности, называется фототоком.
